3D AOI 光学检查机解决你零件翘脚及高度量测的问题
3D AOI 光学检查机
3D AOI 光学检查机
解决你零件翘脚及高度量测的问题

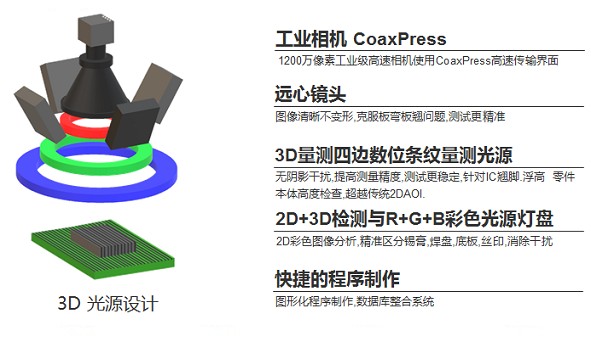

1.DLP数位条纹光源,四相投影无死角,2D+3D检测

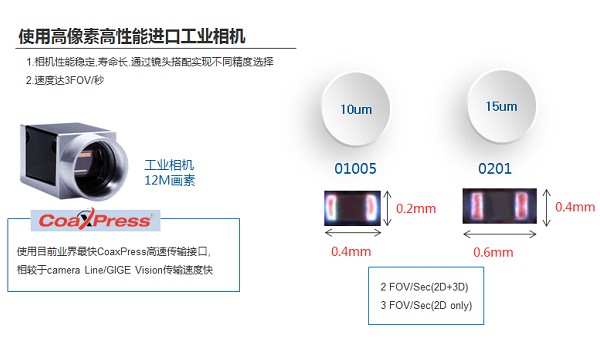

2.CoaXPress相机高速图像处理
3.自动锡珠,多件,异物检测

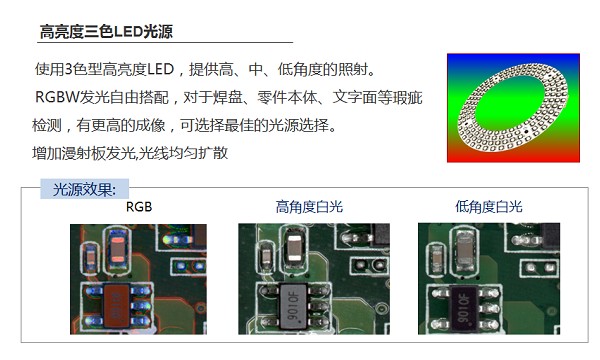

4.Stop&Go 检测模式,多达41种光源选项,全涵盖零件瑕疵

01
应用范围
Application Range

无阴影干扰,提高测量精度,测试更稳定,针对IC翘脚.浮高 零件本体高度检查,超越传统2DAOI.

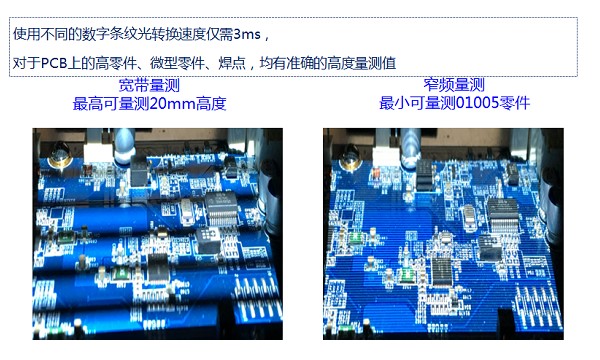

精度有10um,15um三种选择,最小可测试03015的点.对高度精度的分辨率20mm

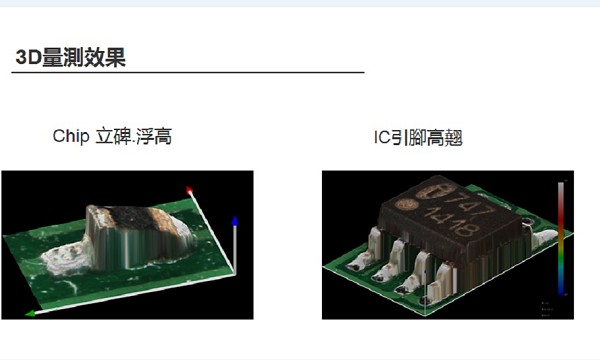

采用四相位移演算,四边数位投光的光源与算法能准确的检测出零件高度,如翘脚,浮高,夹件,多件,异物.等。
邊數位投光的光源與演算法能準確的檢測出零件高度,如翹腳,浮高,夾件,多件,異物.
02
系统性能
System Performance
03
特色说明
Feature Description

04
详细规格
Specifications

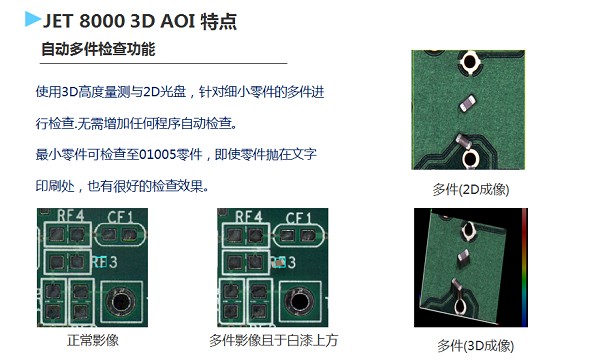

使用3D高度量测与2D光盘,针对细小零件的多件进 行检查.无需增加任何程序自动检查最小零件可检查至01005零件,即使零件抛在文字印刷处,也有很好的检查效果。
